KJ1096煤礦電力監控系統
對供電監控系統進行監控，多手段分析，同時整合并提升設備性能。解決供電的牢靠性問題。構建標準的信息化平臺，可實現供 電監控系統的可視化、智能化、自動化為煤礦安全生產，提高效率打好自動化煤礦的基礎。

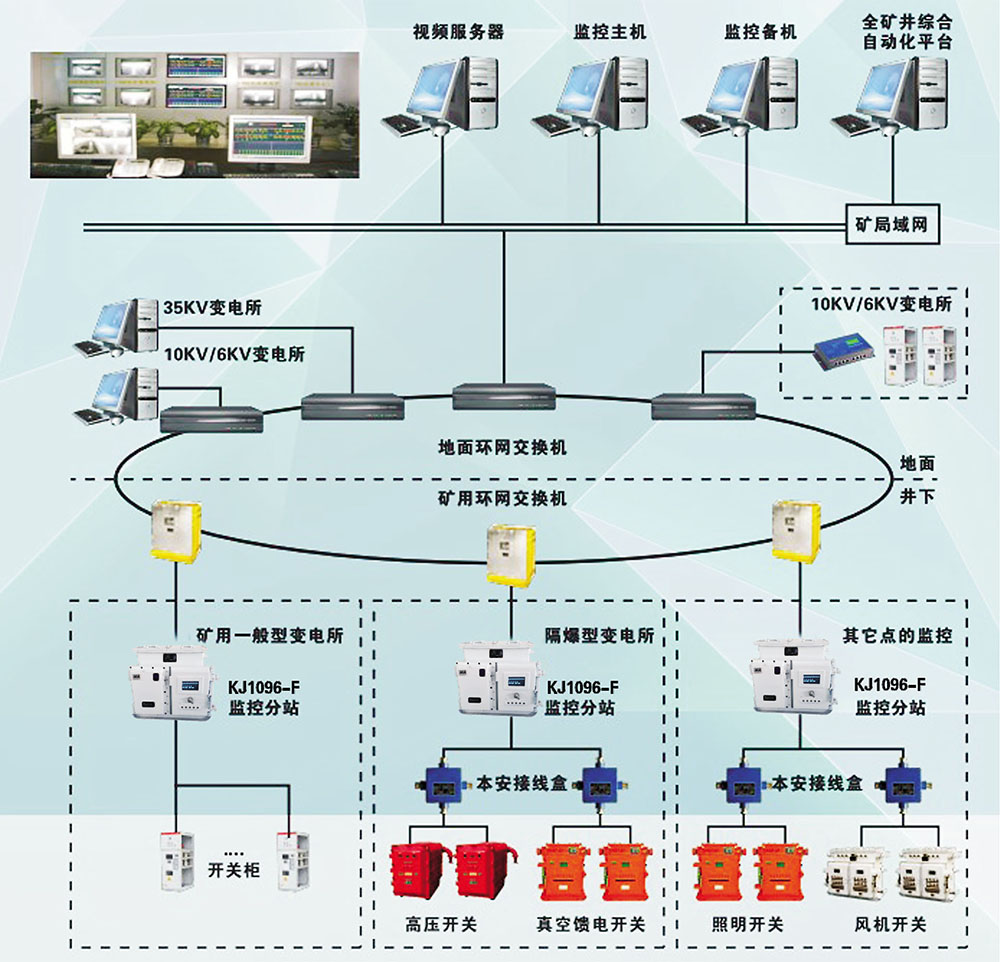

地面部分有工業級計算機,工業以太網交換機,電力監控 傳輸分站，UPS電源，打印機組成。井下部分主要是隔爆兼本 安型分站（內置不間斷電源）,本安型以太網交換機等組成。 通過通訊電纜和光纜等將井下設備與地面設備連接組成完整的系統。
* 數據采集與處理，實時采集模擬量、開關量、數 字量、脈沖量已經各類保護信息。實時處理數據。
* 通訊網絡采用總線拓撲結構，接口提供以太網、 RS485、CAN等通訊方式,通過介質采用五類雙絞線，網 線，光纖等，通過設備接口實現遠方控制和數據采集。
* 故障報警功能，主要是同步井下設備報警，井下 設備發生故障時，地面同步報警。
* 事件順序記錄、事故追查、定值管理、曲線圖顯 示、趨勢圖顯示。
* 遠方、就地、主機三級控制方式，牢靠的實現了 主機對裝置的“遙控“功能。
* 監測防越級開關的工作狀態。
* 安全管理功能，終端設備和系統上位機上可設置 不同的權限，以保障系統安全性。
* 在線統計計算，對一些無法實測的數據，可以通 過計算獲得。

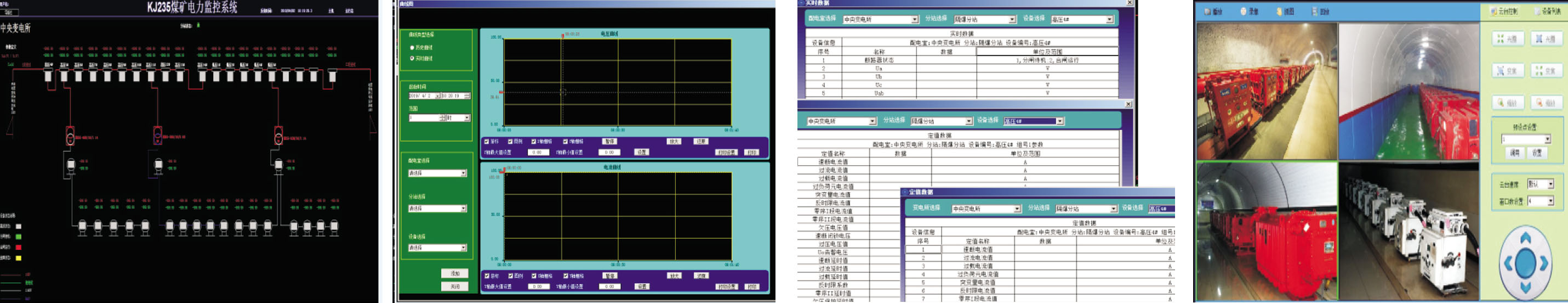

* 界面的顯示和打印功能，可將系統信息以圖形、 曲線、報表、趨勢圖等方式打印出來。
* 實現與煤礦調度系統、安全監控、生產監控系統 等融合和互動。
系統功能
1）系統是以較高性能的子系統構建優異的變電站自動化系統，從而 球統構成方式較為清晰，系統信兼得更快捷，系統維護方便，系統擴展簡單。
2）系統人機界面采用圖像、圖符、報表、曲線等多種形式,為操 作員及時提《^統運行中的狀態、數據、故障信息勒關信息。
3）系統具有強大的數據處理功能，可用于較廣的數據源交換數據，系統還具備了較高性能的I/O驅動。
4）系統具有多種報警方式，用戶可根據需求，設計成語音，報 表，彈出式窗口等。
5）系統具有UPS不間斷電源，在斷電的情況下，系統仍可以正常工作2小時以上（如有需求可定制大容量UPS延長供電時間）。
系統軟件平臺特色
系統采用北京三維力控ForceControl軟件7.1版組態軟件開發，力控軟件是針對煤礦系統的設計的組就件，他主要艦了：
1）力控軟件內嵌數據庫，數據庫具有良好的開放性和互聯功能.可以與MES、SIS、PIMS等信 息化系統進行基于XML、OPC、ODBC、OLE Db等接口方式互聯，保障系統采集數據的準確性和 實時性.
2）軟件可以通過,WEB"的方式發布，用戶可以不許要安裝較多的客戶端，通過打開“瀏覽 器"的方式瀏覽系統監測的施和信息。
3）鴻控制設備冗余、控制網絡冗余、監控服務器（雙機）冗余、監控客戶端冗余等多種冗余 方式.
4）方便的靈商發環境，提供各種工程、模板、可嵌入各種圖片以及視頻畫面顯示。
5）分布式報警、事件處理、支持報警、事件網綴I據斷線存儲，恢復功能。
6）ActiveX控件對象容器，定義了容器接口集，增加了通過腳本對容器對象的直 接操作功能,通過腳本可調用對象的方法、屬性。
7）靈活的報表設計功能。軟件本身自帶多種形式的報表，以及報表的設計器。用戶可以根據自 己的需要，進行設計。
供電監控系統分站
分站是集控制技術和通訊技術的供電監控系統的智能化產品。實現實時監測電網運行情況，實時的高低壓設備電壓、電流、故息，并將所采集的數搗專輸到地面控制中心，也同時可將地面的控制信息傳輸到井下分站 可用于煤礦井下含瓦斯，粉塵等惡劣的環境中。

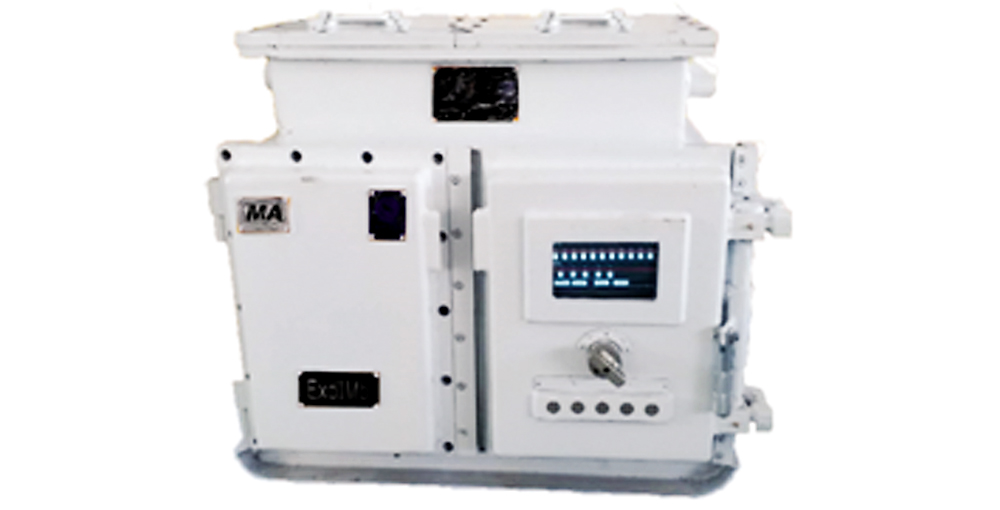

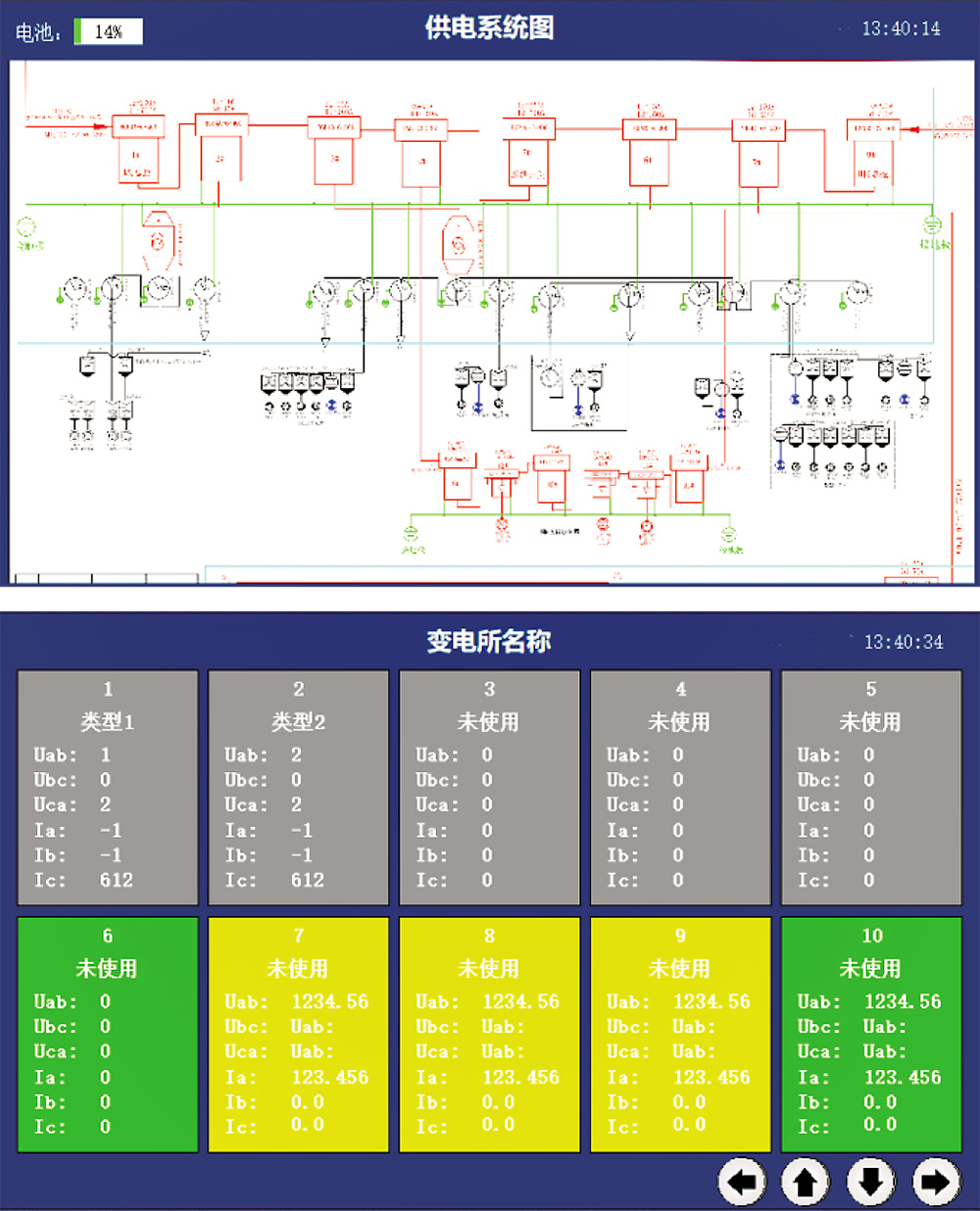

分站采用隔爆型外殼，內置不間斷電源（工作時間＞2小時）。由接線腔，電源腔，主控制腔組成。其內部還有智能協議轉化模塊，本安型以太網交換機，通訊光纖接線盒，式計算機等。分站具有可視性，可操作性，分站嵌入式計算機可實時顯示設備狀態，設備信息，設備數據、報警輪息。分站也可通過門板按鈕對井下設備進行控制操作。
分站功能
● 分站具有與終端設備雙向通訊以及狀態 指朝能,方便用戶查看設備狀態信息。
● 可實時監測設備的各種數據,以及報警信息。
● 牢靠的接收并傳輸地面下達的指令，從而完成終端的執行的操作準確。
● 具有初始化參數和斷電后數據保存功能，從而牢靠的傳輸設備故障因斷電無法上傳故障等重要信息。
● 具有修改井下設備參數，控制設備分合閘等。
系統的主要參數
| 系統容量 | 16臺分站 |
| 分站容量 | 48臺控制單元 |
| 巡檢周期 | 小于8秒 |
| 控制周期 | 小于2秒 |
| 傳輸方式 | 光纖 |
| 傳輸速率 | 100M/1000Mbps |
| 光纖傳輸的最大距離 | >40KM |
| 井下設備到分站傳輸的最大距離 | 小于300M |
系統配置
| 序號 | 名稱 | 單位 | 數量 |
| 1 | 監控用計算機 | 臺 | 按實際需求 |
| 2 | 系統軟件 | 套 | 按實際需求 |
| 3 | 打印機/UPS電源 | 個 | 按實際需求 |
| 4 | 地面機架式交換機 | 臺 | 按實際需求 |
| 5 | 礦用本安型交換機 | 臺 | 按實際需求 |
| 6 | 礦用防爆兼本安分站 | 臺 | 按實際需求 |
| 7 | 礦用電纜 | 米 | 按實際需求 |
| 8 | 礦用光纜 | 米 | 按實際需求 |
